Încălzire și apă caldă
Un singur sistem poate alimenta circuitul de încălzire și poate prepara apa caldă menajeră.

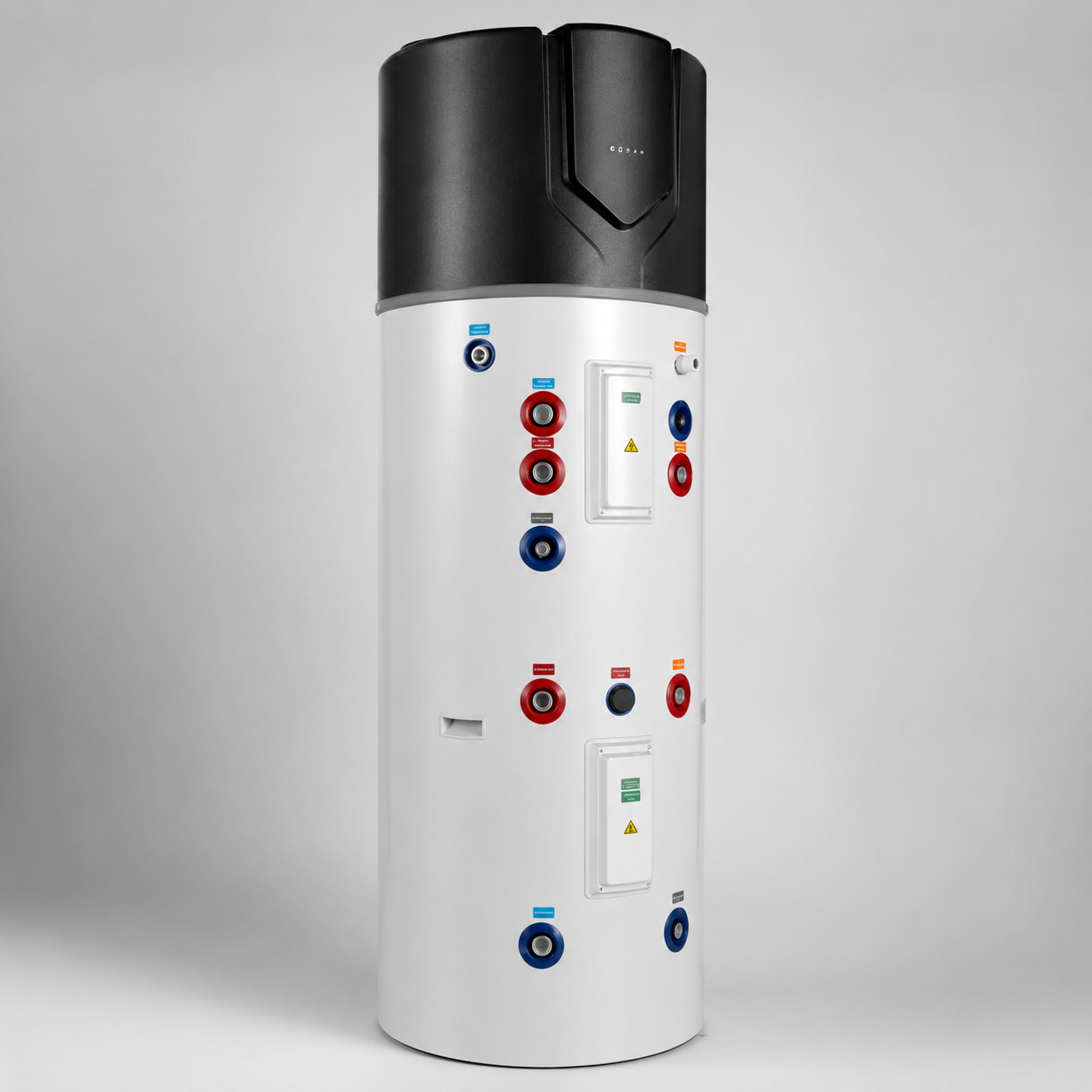

Pompă de căldură R290 All-In-One
R290 All-In-One J12HWH
Încălzire și apă caldă într-o singură unitate compactă.
Preț produs
18,000 RON
14,999.95 RON
Oferta cu montare inclusă se solicită separat.
Un sistem aer-apă instalat la interior, care integrează pompa de căldură, boilerul pentru apă caldă și rezervorul tampon într-un corp vertical compact.
- Boiler ACM integrat
- 180 L
- Rezervor tampon integrat
- 65 L
- Temperatură maximă apă
- 70°C
- Amprentă la sol
- 640 × 640 mm
Configurația potrivită se stabilește după evaluarea locuinței și a instalației existente.
Construit pentru simplificarea sistemului
Mai multe funcții, integrate într-un singur echipament.
Modelul J12HWH reunește funcțiile principale necesare încălzirii și preparării apei calde într-o unitate verticală destinată instalării la interior.
Rezervoare integrate
Boilerul ACM de 180 L și rezervorul tampon de 65 L sunt incluse în corpul unității.
Amprentă compactă
Unitatea ocupă o suprafață la sol de aproximativ 640 × 640 mm.
Control centralizat
Sistemul integrează controlul principal, circulația și funcțiile declarate de conectivitate Wi-Fi.
Sistem All-In-One

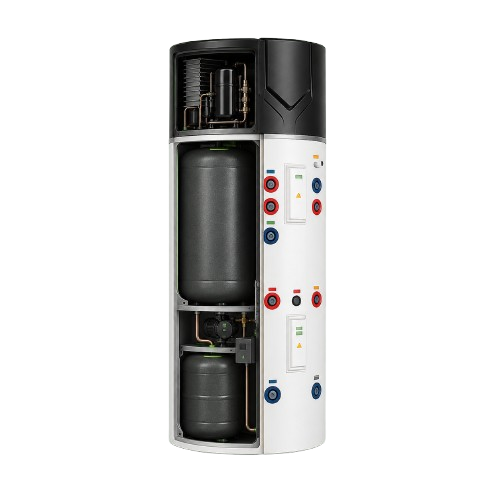

Ce este integrat în unitatea J12HWH?
Componentele principale sunt reunite într-un corp vertical, reducând numărul echipamentelor voluminoase amplasate separat.
Placeholder schemă componente integrate 1:1
- Modul pompă de căldură R290
- Boiler ACM – 180 L
- Rezervor tampon – 65 L
- Pompă de circulație
- Control LED și Wi-Fi
- Încălzire electrică auxiliară
Încălzitoarele electrice auxiliare declarate sunt de 3 kW pentru apa caldă și 8 kW pentru circuitul tampon.
Integrare
O cameră tehnică mai bine organizată.
Prin integrarea principalelor componente, sistemul poate reduce numărul echipamentelor mari amplasate separat. Accesoriile finale depind însă de configurația fiecărui proiect.
Configurație convențională
Mai multe unități separate
- Unitate pompă de căldură
- Boiler separat
- Rezervor tampon separat
- Pompe și automatizări
- Mai multe echipamente voluminoase
JNOD J12HWH All-In-One
Funcții reunite
- Modul pompă de căldură integrat
- Boiler ACM integrat
- Rezervor tampon integrat
- Circulație și control integrate
- Corp vertical compact
Componentele auxiliare necesare se stabilesc în urma proiectării și a evaluării instalației.
Placeholder schemă funcționare
Principiul de funcționare
Energia din aer este transformată în căldură pentru locuință.
- 01
Aerul este preluat prin tubulatura de admisie
- 02
Circuitul frigorific R290 transferă energia termică
- 03
Căldura este transmisă circuitului de încălzire
- 04
Boilerul integrat prepară apa caldă menajeră
Unitatea necesită trasee de admisie și evacuare a aerului către exterior.
Încălzirea locuinței
Agent termic pentru sistemul de încălzire.
Unitatea poate furniza apă încălzită către instalația locuinței. Compatibilitatea și temperatura necesară trebuie analizate în funcție de radiatoare, încălzire în pardoseală și pierderile termice.
Apă caldă menajeră
Boiler integrat de 180 L.
Rezervorul dedicat apei calde este integrat în corpul echipamentului, fără necesitatea unui boiler exterior de mari dimensiuni.
Planificarea montajului
Proiectat pentru instalare la interior.
Unitatea se amplasează într-o zonă tehnică adecvată și utilizează tubulaturi pentru admisia și evacuarea aerului.
Placeholder montaj și tubulaturi
- Spațiul disponibil
- Traseul tubulaturii de admisie
- Traseul tubulaturii de evacuare
- Evacuarea condensului
- Racordurile hidraulice
- Alimentarea electrică
- Spațiul necesar pentru service
- Condițiile de ventilare și siguranță
Pentru distanțe și diametre: consultați manualul oficial de instalare.
Date în context
Performanța trebuie citită împreună cu condițiile de testare.
Valoarea COP și capacitatea termică se modifică în funcție de temperatura aerului exterior și de temperatura apei solicitate de instalație.
Capacitate termică declarată
A7/6°C – W30/35°C
Putere absorbită declarată
A7/6°C – W30/35°C
COP declarat
A7/6°C – W30/35°C
La temperaturi exterioare mai scăzute sau la temperaturi mai ridicate ale apei, capacitatea și eficiența pompei de căldură se modifică.
Rolul încălzirii electrice auxiliare
Modelul include încălzitoare electrice auxiliare declarate de 3 kW pentru apa caldă și 8 kW pentru circuitul tampon. Acestea nu trebuie confundate cu puterea termică produsă de circuitul pompei de căldură.
Date producător
Specificații tehnice JNOD J12HWH
Performanță
- Model
- J12HWH
- Capacitate termică
- 2,25 kW
- Putere absorbită
- 0,58 kW
- COP
- 3,88
- Condiții de testare
- A7/6°C – W30/35°C
- Interval temperatură aer
- -5°C – 45°C
- Temperatură maximă apă
- 70°C
Rezervoare și încălzire auxiliară
- Boiler ACM
- 180 L
- Rezervor tampon
- 65 L
- Încălzitor electric ACM
- 3 kW
- Încălzitor electric tampon
- 8 kW
Construcție și dimensiuni
- Dimensiuni nete
- 640 × 640 × 1.980 mm
- Greutate netă
- 132 kg
- Agent frigorific
- R290
- Presiune sonoră
- 52 dB(A) la 1 m
Control și instalare
- Control
- LED
- Conectivitate
- Wi-Fi declarat
- Amplasare
- Interior
- Circuit de aer
- Admisie și evacuare prin tubulaturi
Specificații declarate de producător pentru modelul J12HWH. Performanța efectivă variază în funcție de temperatura exterioară, temperatura apei și condițiile instalației.
Evaluare înainte de ofertă
Potrivirea nu se stabilește doar după suprafața casei.
Pentru o recomandare corectă trebuie analizate pierderile termice, tipul instalației, temperatura necesară a apei, spațiul tehnic și necesarul de apă caldă.
- Suprafața și volumul încălzit
- Nivelul izolației
- Pierderile termice
- Temperatura necesară pe tur
- Radiatoare sau pardoseală
- Consumul actual
- Puterea electrică disponibilă
- Spațiul și traseele de tubulatură
- Numărul utilizatorilor de apă caldă
Resurse oficiale
Documentația produsului
Fișă tehnică
Documentul va fi disponibil după verificare.Manual de instalare
Documentul va fi disponibil după verificare.Manual de utilizare
Documentul va fi disponibil după verificare.Declarație de conformitate
Documentul va fi disponibil după verificare.Schemă hidraulică
Documentul va fi disponibil după verificare.Răspunsuri tehnice
Întrebări despre JNOD J12HWH
Modelul este o unitate compactă amplasată la interior. Schimbul de aer cu exteriorul se realizează prin tubulaturi dedicate.
Tubulaturile permit admisia aerului exterior și evacuarea aerului după transferul energiei termice.
Sistemul deservește ambele funcții, iar strategia de operare și prioritizarea se verifică în documentația oficială și configurația proiectului.
Compatibilitatea depinde de temperatura necesară pe tur, dimensionarea radiatoarelor și pierderile termice ale locuinței.
Poate alimenta un circuit de încălzire, însă configurația hidraulică trebuie stabilită prin proiectare.
Este raportul declarat între energia termică produsă și energia electrică absorbită în condițiile A7/6°C – W30/35°C. Valoarea se schimbă odată cu condițiile de lucru.
Acestea asigură încălzire auxiliară pentru apa caldă și circuitul tampon și nu reprezintă puterea termică a compresorului.
Unitatea are 640 × 640 × 1.980 mm. Spațiul total necesar, inclusiv accesul de service și tubulaturile, se stabilește din manualul oficial.
Operațiunile și intervalele trebuie urmate conform manualului producătorului și efectuate de personal calificat.
Printr-o evaluare a pierderilor termice, instalației, necesarului de apă caldă, alimentării electrice și spațiului tehnic.
Evaluare tehnică
Înainte de ofertă, verificăm dacă sistemul se potrivește proiectului.
Trimite-ne informațiile principale despre locuință și instalația existentă pentru o evaluare inițială.
